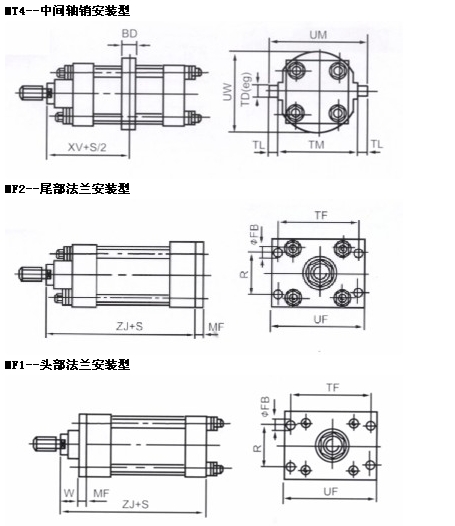

MT4--中间轴销安装型、MF2--尾部法兰安装型、MF1--头部法兰安装型
方法兰型、中间轴销型外型安装尺寸表
74
缸径
BD
FB
MF
R
TD
TF
TL
TM
UF
UM
UW
W
XV
ZJ
32
18
7
8
32
12
64
12
50
80
74
60
18
122
40
26
9
10
36
16
72
16
63
88
95
62
20
81.5
133
50
28
9
10
45
16
90
16
75
110
107
81
25
88
141
63
30
9
12
50
20
100
20
90
120
130
93
23
97.5
160
80
35
12
16
63
20
126
20
110
150
150
123
30
110
174
100
40
14
16
75
25
150
25
132
184
182
136
35
120
189
125
45
16
18
90
25
180
25
160
210
210
168
43
143
225
160
50
18
20
115
32
230
32
200
268
264
209
62
170
258
200
55
22
20
135
32
270
32
250
320
314
254
70
185
280
250
65
26
25
166
40
330
40
320
394
400
318
80
205
305
320
75
33
30
200
50
400
50
400
475
500
390
90
230
340
