HSG※01液压缸安装尺寸

更新：2016-1-7 19:21:35 点击：

产品品牌
产品型号
产品描述
...

产品介绍

1、用途与特征、工作原理、外行安装连接尺寸、活塞杆端为外螺纹连接的安装尺寸表
2、型号与性能参数
3、使用维修与故障排除

用途与特征：
HSG※01系列双作用单杆活塞液压缸，是液压系统中作往复直线运动的执行机构，具有结构简单、工作可靠、拆装方便、易于维修、可带缓冲装置、及连接方式多样等特点。它适用于工程机械、矿山机械、起重运输机械、冶金机械及其他机械中。

工作原理：
双作用s单干活塞式液压缸是利用液压力推动活塞杆作正、反两个方向的运动，从而带动其他工作部件作往复直线运动。

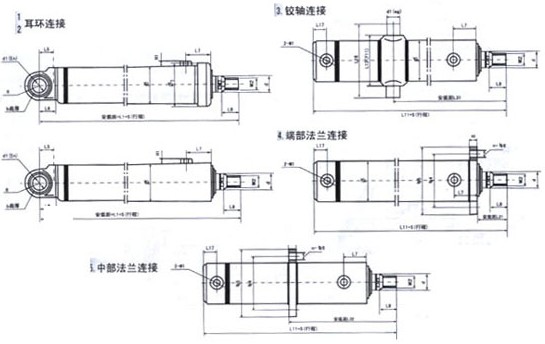

外行安装连接尺寸：

活塞杆端为外螺纹连接的安装尺寸表：

活塞杆端为外螺纹连接的安装尺寸表

D缸径	Ф	d			d1	Rb	L6	M2	L8	L5	L7	L1+S	2-M1	H1	Ф1
		速比v
		1.33	1.49	2
40	57	20	22	※25	20或E20ES	25	30	M16×1.5	30	30	65	225+S	M14×1.5	15	65
50	68	25	28	※32	30或E30ES	35	40	M22×1.5	35	40		243+S	M18×1.5		75
63	83	32	35	45	30或E30ES	35	40	M27×1.5	40	40		258+S	M18×1.5		90
80	102	40	45	55	40或E40ES	45	50	M33×1.5	45	50	75 △65	300+S	M22×1.5	18	110
90	114	45	50	63	40或E40ES	45	50	M36×2	45	50	66 ▲76	305+S ▲325+S	M22×1.5	18	。
100	127	50	55	70	50或E50ES	60	65	M42×2	50	60	72 ▲82	340+S ▲360+S	M27×2	20
110	140	55	63	80				M48×2	55		77 ▲87	360+S ▲380+S
125	152	63	70	90				M52×2	60		78	370+S
140	168	70	80	100	60或E60ES	70	75	M60×2	65	70	85 ▲95	405+S ▲425+S
150	180	75	85	105				M64×2	70	75	92 ▲102	420+S ▲440+S	M33×2	22
160	194	80	90	110				M68×2	75	70	100	435+S	M33×2	22
180	219	90	100	125	70或E70ES	80	85	M76×2	85	89	107	480+S	M42×2	24
200	245	100	110	140	80或E80ES	90	95	M85×3	95	100	110	510+S		24
220	273	110	125	160	90或E90ES	100	105	M95×3	105	110	120	560+S		25
250	299	125	140	180	100或100ES	110	120	M105×3	115	122	135	614+S		25

D缸径	L15	L16	L11+S	L17	Ф4	Ф5	H3	L21	n-Ф5	L31	L32	S
40	75	120	240+S	25	105	130	20	60	6-Ф11.5	>175<120+S	>175<165+S	50
50	85	130	250+S		115	145		70	6-Ф13.5	>195<140+S	>180<170+S	50
63	100	150	268+S		130	160		75	6-Ф13.5	>205<150+S	>185<195+S	50
80	125	185	275+S		145 160	175 190		81	8-Ф13.5	>215<160+S	>200<190+S	55
90	140	200	280+S ▲300+S		145 160	175 190		82▲92	8-Ф15.5	>225<165+S	>210<195+S	60
100	155	230	310+S ▲330+S	30	180	210		88▲98	8-Ф18	>250<170+S	>230<210+S	80
110	170	245	330+S ▲350+S		195	225	22	95▲105	8-Ф18	>260<190+S	>240<225+S	70
125	185	260	340+S		210	240	22	98	10-Ф18	>255<200+S	>235<240+S	55
140	200	290	370+S ▲390+S	35	225	260	24	108▲118	10-Ф20	>290<210+S	>265<250+S	80
150	215	305	385+S ▲405+S		245	285	26	114 ▲124	10-Ф22	>305<225+S	>285<265+S	80
160	230	320	400+S		260	300	28	119	10-Ф22	>310<240+S	>290<280+S	70
180	255	360	440+S	42	285	325	30	130	10-Ф24	>345<255+S	>320<300+S	90
200	285	405	460+S	40	320	365	32	143	10-Ф26	>365<265+S	>340<315+S	100
220	320	455	503+S	53	355	405	34	156	10-Ф29	>395<285+S	>365<340+S	100
250	350	500	547+S	55	390	450	36	171	10-Ф32	>430<315+S	>395<375+S	105

注：1、带▲者仅为速比=2时的连接尺寸。2、带※者速比为1.7。
3、带△者仅为Ф80缸卡键式尺寸。
4、铰轴和中法兰连接的行程不得小于表中S值。

使用维修与故障排除：
1、安装时注意活塞杆顶端的连接头的方向应与缸头耳环（或中间较轴）的方向一致。
2、当液压缸安装上主机后，在运转试验中应先检查油口配管部分和导向套处有无漏油，并应对耳孔和中间铰轴承部份加油。
3、液压缸若发生漏油等故障要拆卸时，应用液压力使活塞的位置移动缸筒的任何一个末端位置，拆卸中应量避免不合适的敲打以及突然的掉落。
4、在拆卸之前，应检开溢流伐，使液压回路的液压力降低为零，然后切断电源使液压装置停止运转，松开油口配管后应用油塞住油口。
